xxxxxレーザスキャナを用いた非接触3次元測定機器|3Dデジタルマイクロスコープの画像計測について

xxxxx広がる3次元測定の可能性。さまざまな試料表面を高感度に、高精度に測定。非接触にしかできないデジタル計測結果の解析機能などの充実とカラー、輝度、表面凹凸、表面粗さ などあらゆる情報を1つに。レーザプローブによる3次元精密計測を実現しました。

非接触3次元測定装置の新製品のご紹介。本製品では、独自光学デバイスや3次元画像処理ソフトをはじめ、さまざまな3次元測定にはかかせないツールをオールインワンパッケージとして1つにまとめました。 3次元測定では、試料表面の性状や状態によって、センサ感度、色情報、反射率などを反映しなければなりません。SOLIDSCANNERでは、独自の技術によって、迅速かつ精密に多くの情報を同時に、検出することで3次元測定結果を試料状態を忠実に再現することが可能です。製品には、高度な3次元レーザースキャン技術と画像データの解析処理技術が組み込まれています。それらにより、迅速かつ精密な計測、省スペースで、可搬性に優れた使いやすさを追求した3次元レーザデジタルマイクロスコープです。レーザによる3次元測定では、詳細な光学スキャンニングによって、金属、半導体、樹脂、繊維など、被写体材料の表面凹凸状態を問わず、均質に3軸方向のレーザスキャンをすることが可能です。高精度な3次元測定によって得られた画像データは、さまざまな形状解析結果として画像解析が可能です。SOLIDSCANNERでは、独自の3次元スキャナを共焦点原理に実装することで、短時間計測、信頼性向上、長寿命、優れたコストパフォーマンスを達成いたしております。3次元測定時に収集したあらゆるパラメータを保存することで、応用範囲が広がるツールとしてご利用いただけます。 3次元測定では、各3D測定ポイントにおける凹凸角度計測や、凹凸曲率計測に加えて、表面粗さ計測など、さまざななデータ解析を行います。

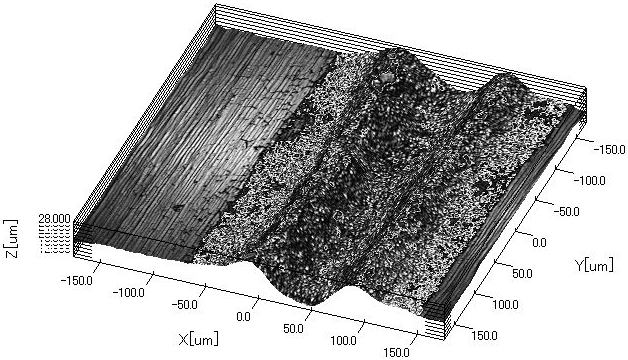

計測条件:
サンプル:金属
対物レンズ:20×、ズーム:2×、計測視野:350×350μm
XY分解能:500×500pixel、Z計測分解能:1.30μm、Z測定幅:19.16μm
